Notice d'utilisation Renault Master 2014: Témoins lumineux

La présence et le fonctionnement des témoins DÉPENDENT DE L'ÉQUIPEMENT ET DU PAYS.

Tableau de bord A

Le témoin nécessite un
arrêt au plus tôt chez un Représentant de la marque en conduisant avec ménagement.

Le non-respect de cette préconisation risque d'entraîner un endommagement du véhicule.

Témoin des feux de brouillard avant

Témoin des feux de
brouillard arrière

Témoin des feux de route

Témoin des feux de croisement

Témoin des feux de route
automatiques

Reportez-vous au paragraphe " Éclairages et signalisations extérieurs ".

Le témoin vous
impose, pour votre sécurité, un arrêt impératif et immédiat compatible avec les conditions de circulation. Arrêtez le moteur et ne le redémarrez pas.

Faites appel à un Représentant de la marque.

Témoin de feu indicateur de
direction gauche

Témoin de feu indicateur de
direction droit

Témoin de charge de la
batterie

Il doit s'éteindre dès que le moteur tourne. S'il s'allume sur route, cela indique une décharge du circuit électrique.

Arrêtez-vous et faites appel à un Représentant de la marque.

  Témoin d'alerte mini
carburant

Il s'éteint dès que le moteur tourne. S'il s'allume, ou reste allumé, faites le plein dès que possible.

L'absence de retour visuel ou sonore indique une défaillance du tableau de bord. Cela impose un arrêt immédiat et compatible avec les conditions de circulation. Assurez-vous de la bonne immobilisation du véhicule et faites appel à un Représentant de la marque.

Témoin d'arrêt impératif

Il s'allume à la mise sous contact et s'éteint sous 3 secondes.

S'il s'allume, parfois conjointement à d'autres témoins, il impose un arrêt immédiat compatible avec les conditions de circulation. Consultez rapidement un Représentant de la marque.

Suivant véhicule, l'allumage de ce témoin est accompagné d'un message au tableau de bord.

Témoin d'alerte de
température du liquide de refroidissement

S'il reste allumé sur route accompagné du témoin , il signale une surchauffe
moteur. Arrêtez-vous et laissez tourner le moteur au ralenti une ou deux minutes environ. La température doit s'abaisser. Sinon arrêtez le moteur.

Laissez-le refroidir avant de vérifier le niveau du liquide de refroidissement.

Faites appel à un Représentant de la marque si nécessaire.

Témoin de serrage du frein à main et témoin détecteur d'incident sur circuit de freinage

Il s'allume contact mis. S'il s'allume au freinage ou en roulage accompagné du témoin , c'est l'indice d'une
baisse de niveau dans les circuits ; il peut être dangereux de continuer à rouler, faites appel à un Représentant de la marque.

Témoin d'alerte

Il s'allume à la mise sous contact et s'éteint sous 3 secondes environ.

S'il s'allume, parfois conjointement à d'autres témoins, il recommande un arrêt prochain chez un Représentant de la marque.

Suivant véhicule, l'allumage de ce témoin est accompagné d'un message au tableau de bord.

Témoin de contrôle du système
antipollution

Pour les véhicules qui en sont équipés, il s'allume à la mise sous contact puis s'éteint.

• S'il s'allume de façon continue accompagné du témoin ,
  consultez au plus tôt un Représentant de la marque ;
• S'il clignote, réduisez le régime moteur jusqu'à disparition du clignotement.

  Consultez au plus tôt un Représentant de la marque.

Reportez-vous au paragraphe " Conseil entretien et antipollution ".

Témoin d'Airbag

Il s'allume contact mis et s'éteint sous 3 secondes environ. S'il s'allume, il signale une défaillance du système. Consultez au plus tôt un Représentant de la marque.

Non utilisé

Témoin antiblocage des roues

Il s'allume contact mis et s'éteint sous 3 secondes. S'il s'allume en roulant, il signale une défaillance du système d'antiblocage des roues, le freinage étant alors assuré normalement mais sans antiblocage de roues.

Consultez rapidement un Représentant de la marque.

Avertisseur de perte de
pression des pneumatiques

Reportez-vous au paragraphe " Avertisseur de perte de pression des pneumatiques ".

Témoin de préchauffage

Contact mis, il s'allume. Il indique que les bougies de préchauffage sont en fonctionnement. Il s'éteint quand le préchauffage est obtenu et que le moteur peut être démarré.

  Témoin du
chronotachygraphe

S'il s'allume, il signale une défaillance du système. Reportez-vous à la notice de l'équipement.

Témoin de mise en veille du
moteur

Reportez-vous au paragraphe " Fonction Stop and Start ".

Témoin de non-disponibilité de mise en veille du moteur

Reportez-vous au paragraphe " Fonction Stop and Start ".

Témoin de présence d'eau
dans le filtre à gazole

S'il s'allume en roulant, il signale la présence d'eau dans le gazole. Consultez au plus tôt un Représentant de la marque.

Témoin de pression d'huile

Il s'allume contact mis et s'éteint sous 3 secondes. S'il s'allume sur route, arrêtez-vous impérativement et coupez le contact. Vérifiez le niveau d'huile. Si le niveau est normal, cela provient d'une autre cause, faites appel à un Représentant de la marque.

Témoin de porte ouverte

Il s'allume, contact mis, lorsqu'une porte est mal fermée.

Témoin de contrôle
d'adhérence

Reportez-vous au paragraphe " Dispositifs de correction et d'assistance à la conduite ".

Témoin d'usure de plaquettes
de frein

Suivant véhicule, si le témoin s'allume, vous devez faire vérifier au plus tôt vos plaquettes de frein.

Témoin du système d'alerte
de sortie de voie

Reportez-vous au paragraphe " Alerte de sortie de voie ".

Indicateur de changement
de vitesse

Ils s'allument pour vous conseiller de passer un rapport supérieur (flèche vers le haut) ou, suivant véhicule, un rapport inférieur (flèche vers le bas).

Témoin de contrôle dynamique
de conduite (ESP).

Il existe plusieurs cas d'allumage du témoin : reportez-vous aux paragraphes " Dispositifs de correction et d'assistance à la conduite ".

Témoins de régulateur et limiteur de vitesse

Reportez-vous aux paragraphes " Limiteur de vitesse " et " Régulateur de vitesse ".

Témoin d'alerte de niveau
d'additif et d'anomalie du système de réduction des gaz d'échappement

Reportez-vous au paragraphe " Réservoir additif ".

Sur l'afficheur B

Témoin d'alerte de non-port
de la ceinture de sécurité

Il s'allume fixe au démarrage moteur puis, lorsque le véhicule atteint environ 16 km/h, ceinture non bouclée, il clignote et un signal sonore retentit pendant environ 90 secondes.

Airbag passager OFF

Reportez-vous au paragraphe " Sécurité enfants : désactivation/activation airbag passager avant ".

Afficheurs et indicateurs

La présence et le fonctionnement des afficheurs et indicateurs DÉPENDENT DE L'ÉQUIPEMENT ET DU PAYS.

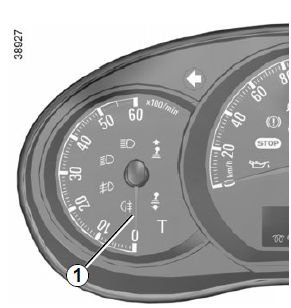

Compte-tours 1 (graduations ×1000)

Indicateur de vitesse 2 (km ou miles par heure)

Alarme sonore de survitesse

Suivant véhicule, une alarme sonore retentit pendant 10 secondes toutes les 40 secondes tant que le véhicule dépasse 120 km/h.

Ordinateur de bord A

Reportez-vous au paragraphe " Ordinateur de bord ".

Alerte niveau huile moteur minimum

Suivant véhicule, à la mise sous contact et pendant 30 secondes, l'afficheur A alerte lorsque le niveau d'huile moteur minimum est atteint. Reportez-vous au paragraphe " Niveau huile moteur ".

Indicateur de niveau de carburant

Le nombre de pavés allumés sur l'afficheur A indique le niveau de carburant.

Lorsque ce dernier est au minimum, le dernier pavé s'allume, accompagné d'un signal sonore. Le témoin
s'allume également au tableau de bord.

Faites le plein rapidement.

Indicateur de niveau carburant 3

L'aiguille vous indique le niveau de carburant. Lorsque ce dernier est au minimum, le témoin d'alerte carburant s'allume, accompagné d'un
signal sonore.

Faites le plein rapidement.

Indicateur de température du liquide de refroidissement 4

En marche normale, l'aiguille doit se situer avant la zone B. Elle peut s'en approcher en cas d'utilisation " intensive ". Il n'y a alerte que si le témoin s'allume, ou si le message
" surchauffe moteur " apparaît.

Indicateur de niveau d'additif 5

L'aiguille vous indique le niveau d'additif.

Lorsque ce dernier est au minimum, le témoin d'alerte s'allume,
accompagné d'un signal sonore.

Reportez-vous au paragraphe " Réservoir additif ".
