Notice d'utilisation Volkswagen Tiguan 2016: Toit en verre

Entrée en matière

Vous trouverez dans ce chapitre des informations sur les sujets suivants:

• Ouverture ou fermeture du toit en verre
• Ouverture ou fermeture du store pare -soleil
• Toit en verre - Fonctions
• Dispositif antipincement du toit en verre et du store pare-soleil

Le mot Toit en verre désigne à titre générique le toit ouvrant coulissant/relevable panoramique avec toit panoramique arrière.

Informations complémentaires et avertissements :

• Système d'information Volkswagen → Système d'information Volkswagen
• Verrouillage centralisé et système de fermeture → Verrouillage centralisé et système de fermeture

AVERTISSEMENT

Un manque d'attention ou de surveillance pendant l'utilisation du toit en verre peut provoquer des blessures graves.

• N'ouvrez ni ne fermez le toit en verre et le store pare-soleil que si personne ne se trouve dans la zone de fonctionnement.
• Chaque fois que vous quittez le véhicule, prenez avec vous toutes les clés.
• Ne laissez jamais à bord des enfants ou des personnes dépendant de l'aide d'autrui, en particulier s'ils ont accès à la clé du véhicule. Toute utilisation inopinée de la clé du véhicule risque de verrouiller le véhicule, de démarrer le moteur, de mettre l'allumage et d'actionner le toit en verre.
• Après avoir coupé l'allumage, le toit en verre peut encore s'ouvrir ou se fermer pendant un court instant tant que la porte du conducteur ou du passager avant n'est pas ouverte.

MISE EN GARDE

• Par des températures hivernales, débarrasser le toit du véhicule de la neige et du givre avant d'ouvrir le toit en verre pour éviter tout risque d'endommagement.
• Fermez systématiquement le toit en verre en cas de précipitations subites et avant de quitter le véhicule. Lorsque le toit en verre est ouvert ou relevé, des précipitations subites peuvent mouiller l'habitacle et endommager considérablement  l'équipement électrique. Le véhicule risque alors de subir d'autres dommages.

Les feuilles et autres objets doivent être régulièrement  retirés des rails de guidage du toit en verre au moyen d'un aspirateur ou à

En cas de dysfonctionnement du toit en verre, le dispositif antipincement ne fonctionne pas correctement. Rendez-vous dans un atelier spécialisé.

Ouverture ou fermeture du toit en verre

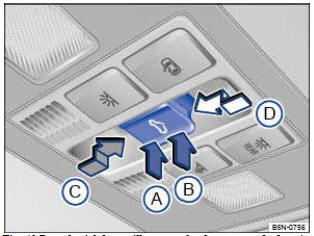

Fig. 43 Dans le ciel de pavillon : touche de commande du toit en verre

Le toit en verre ne fonctionne que lorsque l'allumage est mis. Après la coupure de l'allumage, le toit en verre peut encore s'ouvrir ou se fermer pendant quelques minutes tant que la porte du conducteur ou du passager avant n'est pas ouverte.

Parallèlement au toit ouvrant coulissant/relevable panoramique, le store pare-soleil s'ouvre automatiquement s'il était auparavant entièrement fermé ou qu'il se trouve devant le toit en verre. Le store pare-soleil reste dans la position précédente et ne se ferme pas automatiquement avec le toit. Le store pare-soleil ne peut être fermé complètement qu'une fois le toit en verre fermé.

La touche → Fig. 43 est une
touche à 2 positions. Dans la 1re position, il est possible de relever, d'ouvrir ou de fermer le toit partiellement ou complètement.

Dans la 2e position, le toit se déploie automatiquement jusqu'à sa position finale lorsque vous actionnez brièvement la touche. Appuyez de nouveau sur la touche pour interrompre le fonctionnement automatique.

• Relèvement du toit en verre : appuyez sur l'arrière → Fig. 43 de la touche jusqu'à atteindre
  la 1re position. Fonctionnement automatique : appuyez brièvement sur l'arrière de la touche jusqu'à
  atteindre la 2e position.
• Fermeture du toit en verre : appuyez sur l'avant de la touche jusqu'à atteindre
  la 1re position. Fonctionnement  automatique : appuyez brièvement sur l'avant de la touche jusqu'à
  atteindre la 2e position.
• Interruption du relèvement ou de la fermeture automatique du toit :appuyez de nouveau sur la touche ou



• Ouverture du toit en verre : poussez la touche vers l'arrière jusqu'à
  atteindre la 1re position. Fonctionnement automatique jusqu'en position confort : poussez brièvement la touche vers l'arrière jusqu'à
  atteindre la 2e position.
• Fermeture du toit en verre : poussez la touche vers l'avant jusqu'à atteindre
  la 1re position. Fonctionnement automatique : poussez brièvement la touche vers l'avant jusqu'à atteindre
  la 2e position.
• Interruption de l'ouverture ou de la fermeture automatique du toit : appuyez de nouveau sur la touche
  ou .

Ouverture ou fermeture du store pare -soleil

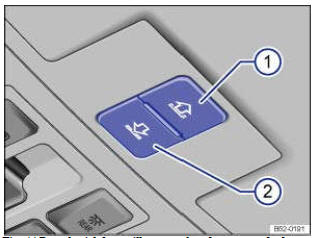

Fig. 44 Dans le ciel de pavillon : touches de commande du store pare-soleil

Légende de la → Fig. 44 :

1. Ouverture du store pare-soleil
2. Fermeture du store pare-soleil

Le store pare-soleil électrique fonctionne lorsque l'allumage est mis

Lorsque le toit en verre est entièrement relevé, le store pare-soleil est amené automatiquement en position de ventilation. Le store pare-soleil reste en position de ventilation même lorsque le toit en verre est fermé.

Les touches → Fig. 44
peuvent être amenées dans 2 positions. Dans la 1re position, il est possible d'ouvrir ou de fermer le store pare-soleil partiellement ou complètement.

Dans la 2e position, le store pare-soleil se déploie automatiquement jusqu'à sa position finale après un bref actionnement de la touche. Appuyez de nouveau sur la touche pour interrompre le fonctionnement automatique.

• Ouverture du store pare-soleil :poussez la touche jusqu'à atteindre la 1re
  position. Fonctionnement automatique  : poussez brièvement la touche jusqu'à atteindre la 2e
  position.
• Fermeture du store pare-soleil : poussez la touche jusqu'à atteindre la 1re
  position. Fonctionnement automatique : poussez brièvement la touche   jusqu'à atteindre la 2e
  position.
•  Interruption de l'ouverture ou de la fermeture automatique : appuyez de nouveau sur la touche
  ou

Après la coupure du contact d'allumage, le store pare-soleil peut encore être ouvert ou fermé pendant quelques minutes tant que  la porte du conducteur ou du passager avant n'est pas ouverte.

Lorsque le toit en verre est ouvert, le store pare-soleil électrique ne peut être fermé que jusqu'au bord avant du toit ouvrant coulissant/relevable panoramique.

Toit en verre - Fonctions

Ouverture et fermeture confort

Le toit en verre peut être ouvert et fermé de l'extérieur à l'aide de la clé du véhicule :

• Maintenez enfoncée la touche de verrouillage ou de déverrouillage intégrée à la clé du véhicule. Le toit ouvrant coulissant/relevable panoramique en verre se relève ou se ferme.
• Sur les véhicules équipés du système de fermeture et de démarrage sans clé Keyless Access : maintenez le doigt pendant quelques secondes sur la surface de détection de verrouillage intégrée à la poignée de porte jusqu'à ce que le toit en verre soit fermé → Verrouillage centralisé et système de fermeture.
• Relâchez la touche de verrouillage ou de déverrouillage pour interrompre la fonction.

La fermeture confort ferme toutes les glaces de porte et le toit en verre. Lorsque toutes les glaces et le toit en verre sont fermés, les clignotants clignotent une fois à titre de confirmation.

Dispositif antipincement du toit en verre et du store pare-soleil

Le dispositif antipincement peut réduire le risque de contusions lors de la fermeture du toit en verre et du store  pare-soleil →
Si la fermeture du toit ouvrant coulissant/relevable panoramique en verre ou du store pare-soleil est entravée par un coulissement difficile ou un obstacle, le toit ouvrant coulissant/relevable panoramique en verre ou le store pare-soleil s'ouvre à nouveau immédiatement.

• Cherchez la raison pour laquelle le toit ouvrant coulissant/relevable panoramique en verre ou le store pare-soleil ne s'est pas fermé.
• Essayez à nouveau de fermer le toit ouvrant coulissant/relevable panoramique en verre ou le store pare-soleil.
• Si le toit ouvrant coulissant/relevable panoramique en verre ou le store pare-soleil ne se ferme toujours pas en raison d'un coulissement difficile ou d'un obstacle, le toit ouvrant coulissant/relevable panoramique en verre ou le store pare-soleil s'ouvre à nouveau immédiatement. Une fois ouvert, le toit ouvrant coulissant/relevable panoramique en verre ou le store pare-soleil peut se fermer en l'espace d'un court instant sans intervention du dispositif antipincement.
• Si le toit en verre ou le store pare-soleil ne se ferme toujours pas, fermez-le sans intervention du dispositif antipincement.

Fermeture sans intervention du dispositif antipincement

• Toit en verre : dans les 5 secondes suivant le déclenchement du dispositif antipincement, appuyez sur la touche → Fig. 43 dans le sens de la
  flèche jusqu'à la 2e position
  jusqu'à ce que le toit en verre soit entièrement fermé.
• Store pare-soleil : dans les 5 secondes environ suivant le déclenchement du dispositif antipincement, appuyez sur la touche → Fig. 43 jusqu'à ce que le store pare-soleil
  soit entièrement fermé.
• Le toit en verre ou le store pare-soleil se ferme maintenant sans intervention du dispositif antipincement!
• Si le toit en verre et/ou le store pare-soleil ne se ferme(nt) toujours pas, rendez-vous dans un atelier spécialisé.

AVERTISSEMENT

La fermeture du toit en verre ou du store pare-soleil sans intervention du dispositif antipincement peut entraîner des blessures graves.

• Faites toujours attention lorsque vous fermez le toit en verre.
• Personne ne doit se trouver dans la zone de fonctionnement du toit en verre ou du store pare-soleil, en particulier lorsqu'ils sont fermés sans intervention du dispositif antipincement.
• Le dispositif antipincement n'empêche pas la compression des doigts ni d'autres parties du corps contre le cadre de pavillon, ce qui peut causer des blessures.

Le dispositif antipincement est aussi actif lors de la fermeture confort des glaces et du toit en verre à l'aide de la clé du véhicule → Ouverture et fermeture confort .Réglage de la position du siège
